Forjados Colaborantes
¿Qué es la chapa colaborante?
La chapa colaborante es una chapa grecada de acero que, junto con el hormigón, forma un forjado mixto (colaborante) acero-hormigón. Durante la ejecución actúa como encofrado perdido y, una vez fraguado el hormigón, trabaja como armadura del forjado, colaborando estructuralmente. Es la solución habitual para forjados de edificación con estructura metálica, por su rapidez de montaje y su ligereza.
Modelos de chapa colaborante
Fabricamos tres perfiles, definidos por su canto de greca, para cubrir desde luces moderadas hasta grandes luces entre apoyos:

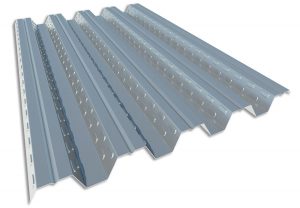

- MT-60: canto de 60 mm y ancho útil de 820 mm. El perfil más habitual, desarrollado en colaboración con AICIA y la Escuela de Ingenieros de la Universidad de Sevilla.

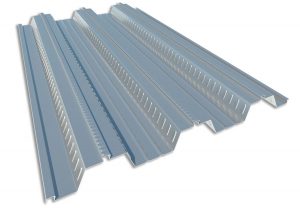

- MT-76: canto de 76 mm (con colas de milano) y ancho útil de 880 mm. Indicado para estructura metálica en edificios industriales, de oficinas y hospitales.

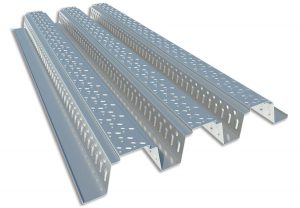

- MT-100: canto de 100 mm y ancho útil de 675 mm. Para edificios de grandes dimensiones con luces entre apoyos significativas.
Aplicaciones de la chapa colaborante
Se utiliza en forjados de edificación con estructura metálica: edificios de oficinas, edificios industriales, hospitales, aparcamientos, entreplantas y rehabilitación. A mayor canto de la chapa, mayor luz entre apoyos se puede cubrir.
Características técnicas
- Doble función: encofrado perdido durante la obra y armadura del forjado una vez fraguado.
- Cantos de greca: 60, 76 y 100 mm según la luz a cubrir.
- Anchos útiles: 820 mm (MT-60), 880 mm (MT-76) y 675 mm (MT-100).
- Diferentes espesores de chapa según cálculo estructural.
- Base técnica contrastada: el MT-60 se desarrolló con AICIA y la Universidad de Sevilla.
Ventajas de la chapa colaborante
- Ejecución rápida: menos apeos y sin encofrado de madera tradicional.
- Ahorro de materiales: la chapa hace de encofrado y de armadura a la vez.
- Ligereza: reduce el peso propio del forjado frente a soluciones macizas.
- Gama por luz: cantos de 60, 76 y 100 mm para cada necesidad estructural.
- Ideal para estructura metálica: oficinas, industrial, hospitales, entreplantas y rehabilitación.
- Respaldo de investigación: perfil MT-60 desarrollado con la Universidad de Sevilla.
Documentación técnica
Descarga la ficha técnica y las tablas de cargas y luces para la prescripción y el cálculo de tu forjado: ficha técnica de forjados colaborantes. Para el detalle de cada perfil, consulta la ficha del MT-60, MT-76 o MT-100.
Fabricante de chapa colaborante: venta directa y a medida
En Hiansa fabricamos la chapa colaborante en nuestra propia fábrica, con más de 40 años de experiencia. Servimos la chapa cortada a medida y damos apoyo técnico a ingenierías, arquitectos e instaladores para la prescripción y el cálculo del forjado. Cuéntanos tu proyecto y te preparamos un presupuesto a medida.
Preguntas frecuentes
¿Qué es la chapa colaborante?
Una chapa grecada de acero que, junto con el hormigón, forma un forjado mixto colaborante. Actúa como encofrado perdido durante la obra y como armadura del forjado una vez fraguado el hormigón.
¿Qué modelo elijo: MT-60, MT-76 o MT-100?
Depende de la luz entre apoyos: a mayor canto de greca (de 60 a 100 mm), mayor luz se puede cubrir. El MT-60 es el más habitual; el MT-100, para grandes luces.
¿La chapa hace de encofrado y de armadura?
Sí. Es su doble función: encofrado perdido en la ejecución y armadura colaborante del forjado una vez endurecido el hormigón.
¿Para qué tipo de obra sirve?
Para forjados de edificación con estructura metálica: oficinas, edificios industriales, hospitales, aparcamientos, entreplantas y rehabilitación.
¿Se puede comprar online?
No. Somos fabricantes y servimos la chapa a medida; pídenos presupuesto y te damos apoyo técnico.
